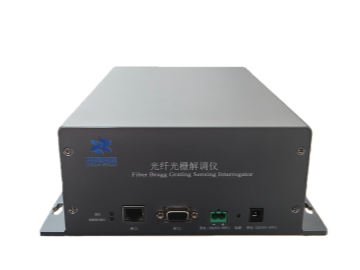

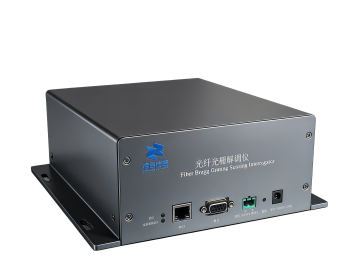

ZZ-FBG系列光纤光栅解调仪(模块式)
1、概述

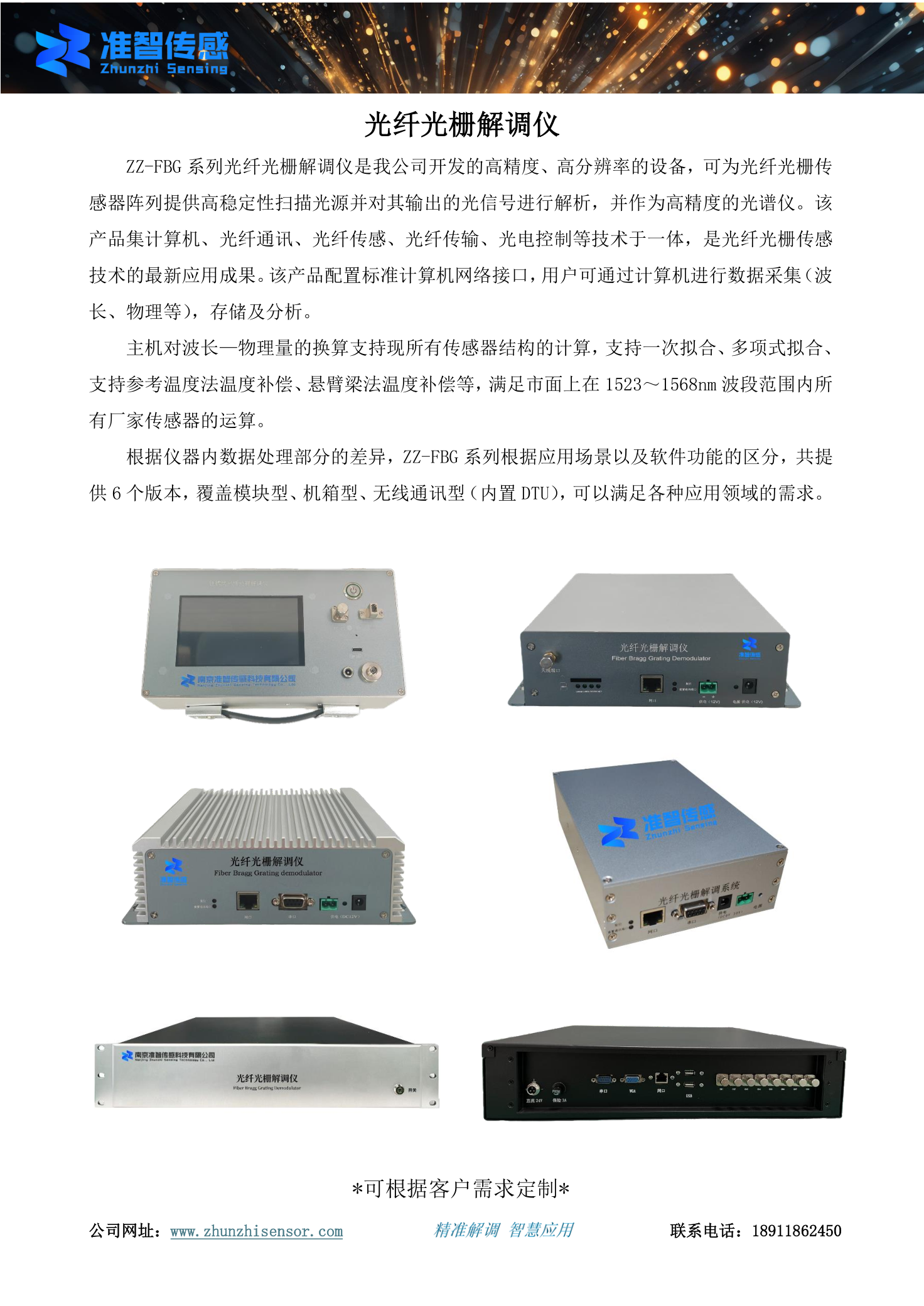

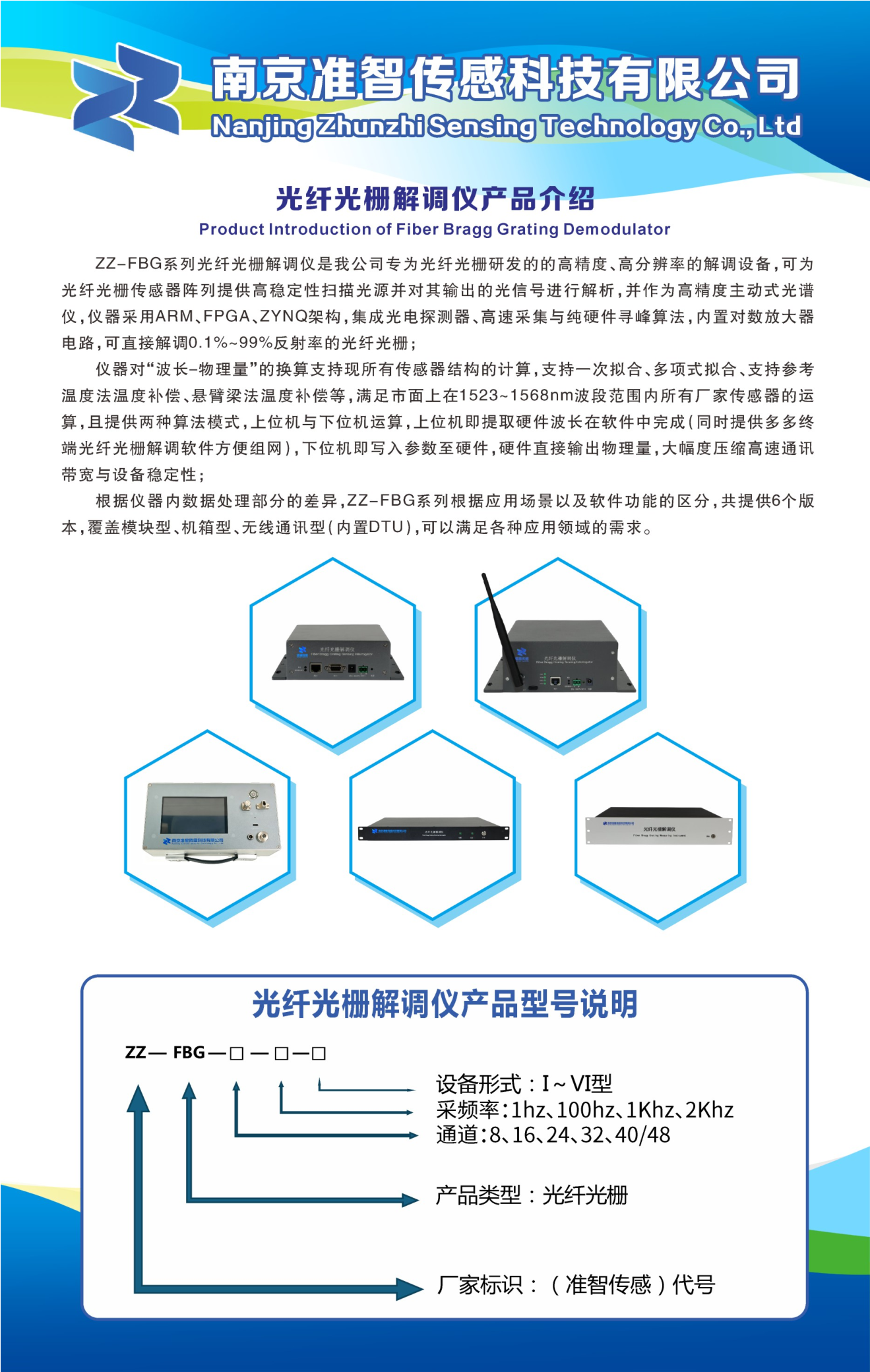

ZZ-FBG系列光纤光栅解调仪是我公司开发的高精度、高分辨率的设备,可为光纤光栅传感器阵列提供高稳定性扫描光源并对其输出的光信号进行解析,并作为高精度的光谱仪。该产品集计算机、光纤通讯、光纤传感、光纤传输、光电控制等技术于一体,是光纤光栅传感技术的最新应用成果。该产品配置标准计算机网络接口,用户可通过计算机进行数据采集,存储及分析。
主机对波长—物理量的换算支持现所有传感器结构的计算,支持一次拟合、多项式拟合、支持参考温度法温度补偿、悬臂梁法温度补偿等,满足市面上在1523-1568nm波段范围内所有厂家传感器的运算。

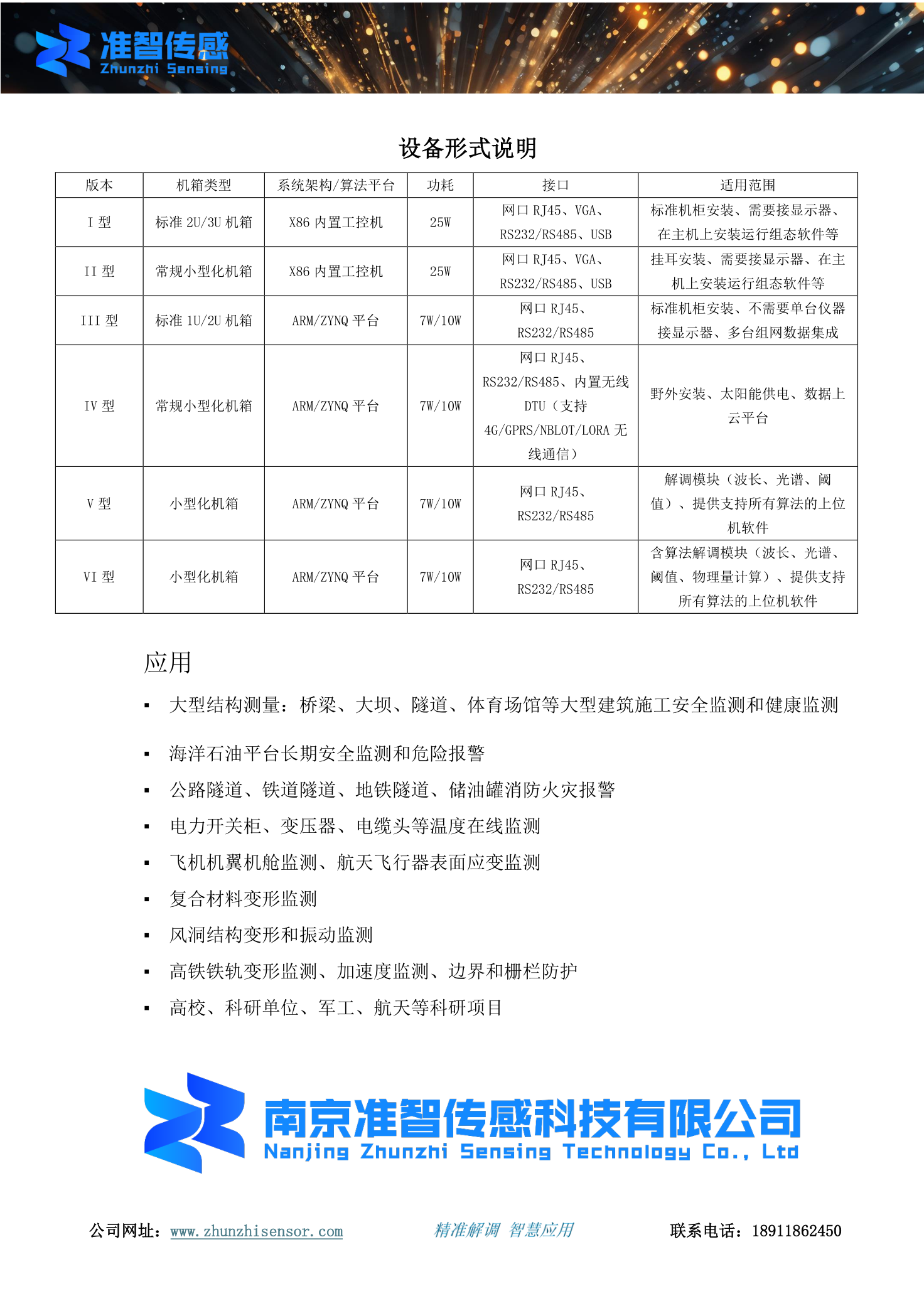

根据仪器内数据处理部分的差异,ZZ-FBG系列根据应用场景以及软件功能的区分,共提供6个版本,覆盖模块型、机箱型、无线通讯型(内置DTU),可以满足各种应用领域的需求。2、性能指标
型号 ZZ-FBG系列解调仪(模块式) 主要指标 通道数 8、16、24、32、48(1Hz) 8、16、24、32(100Hz) 4、8、12、16、20、24、28、32(1、2Khz) 最大测点数 /通道 30 传感器中心波长间距 最小值: 0.4nm 采样频率 同步1Hz/100hz/1Khz/2Khz 电子参数 工作电压 V型/ VI型:DC9~30V±10% 最大功耗 V型/ VI型:7-10W 有线通讯 V型/ VI型:网口RJ45、RS232/RS485 无线通讯 需外置无线装置 环境参数 工作环境 -20~60℃ 工作湿度 0~80% 无结露 存储环境 - 20~80℃ 存储湿度 0~95% 无结露 光学参数 波长范围 1523~1568nm(45nm) 波长分辨率 0.1pm 波长重复性 典型值: 1pm;最大值: 2pm 波长精度 ± 2pm 动态范围 40db≤ 屏幕 无 内置工控机 V型/ VI型:无
